Applications des machines à pétrir le caoutchouc dans le traitement des composés de câbles

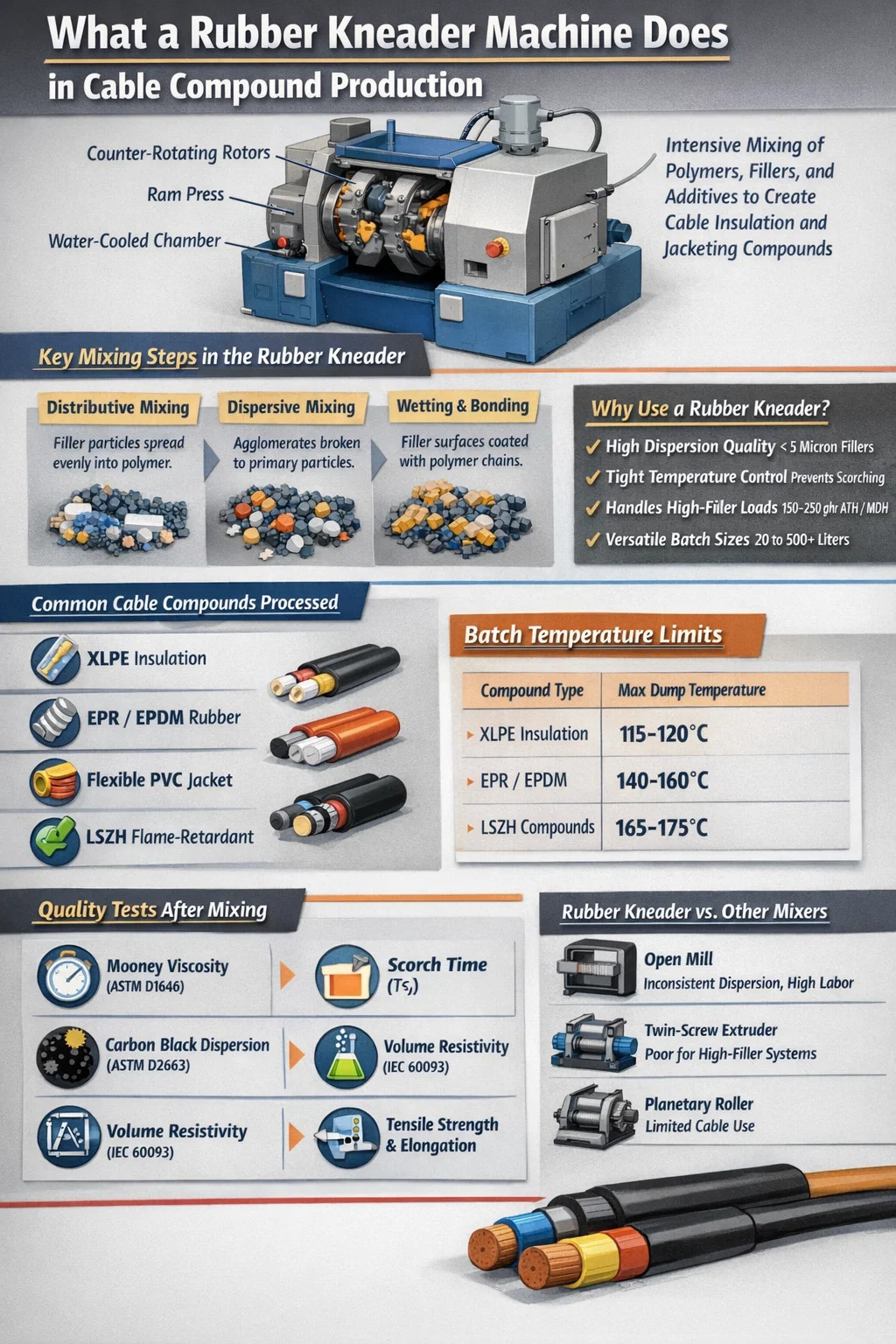

Quel Pétrin en caoutchouc La machine fait réellement partie de la production de composés de câbles

Un malaxeur de caoutchouc, également appelé mélangeur interne ou malaxeur de dispersion, est l'équipement de mélange de noyaux utilisé pour transformer des matériaux bruts à base de caoutchouc ou de polymère en composés de câbles finis prêts à être extrudés. Dans la fabrication de câbles, le composé doit répondre à des exigences électriques, mécaniques et thermiques strictes. Le malaxeur de caoutchouc y parvient en appliquant une contrainte de cisaillement, une compression et une chaleur intenses pour mélanger les élastomères, les charges, les plastifiants, les antioxydants, les retardateurs de flamme et les agents de vulcanisation en une masse uniforme et traitable.

La réponse directe : un malaxeur de caoutchouc est indispensable dans le traitement des composés de câbles, car aucune autre technologie de mélange par lots n'offre la même combinaison de qualité de dispersion, de contrôle thermique et de capacité de débit pour les systèmes élastomères à haute viscosité. Le mélange en broyeur ouvert ne peut pas correspondre à l’environnement de mélange fermé et contrôlé. Les mélangeurs continus à double vis n'ont pas la flexibilité nécessaire pour une production multi-recettes en petites séries, typique des installations de préparation de câbles.

Les composés d'isolation et de gainage des câbles contiennent généralement 15 à 30 ingrédients individuels. La dispersion de chaque ingrédient, en particulier le noir de carbone, la silice et les charges ignifuges, à un niveau de particules primaires inférieur à 5 microns détermine directement si le câble fini passe les tests de rigidité diélectrique, les tests de vieillissement et les normes de propagation de flamme telles que CEI 60332 ou UL 1666. La géométrie du rotor du malaxeur de caoutchouc crée l'énergie mécanique nécessaire pour briser les agglomérats et mouiller les surfaces de remplissage avec des chaînes de polymère, une tâche que des approches de mélange plus simples ne peuvent tout simplement pas accomplir de manière cohérente.

Types de composés de câbles à âme traités avec un pétrin en caoutchouc

Les fabricants de câbles travaillent avec une large gamme de familles de composés élastomères et thermoplastiques-élastomères. Chacun impose des exigences différentes à l’équipement de mélange, et le pétrin en caoutchouc les gère toutes régulièrement.

Composés isolants à base de XLPE et PE

Les composés de polyéthylène réticulable (XLPE) pour câbles électriques moyenne et haute tension nécessitent des environnements de mélange extrêmement propres et une gestion précise de la température. Les agents de réticulation au peroxyde commencent à se décomposer au-dessus de 120°C, le malaxeur de caoutchouc doit donc maintenir les températures du lot en dessous de ce seuil pendant l'incorporation. Les systèmes de malaxeurs modernes refroidis à l'eau atteignent des températures de surface du rotor stables à ± 3°C, évitant ainsi un grillage prématuré tout en permettant une dispersion complète des charges dans des lots allant de 50 à 500 litres.

Composés isolants EPR et EPDM

Les composés de caoutchouc éthylène-propylène (EPR) et d'éthylène-propylène-diène monomère (EPDM) sont largement utilisés pour les câbles moyenne tension (1 kV à 35 kV) et les câbles miniers en raison de leurs excellentes propriétés électriques et de leur résistance à l'ozone. Ces composés contiennent généralement 60 à 100 parties pour cent de caoutchouc (phr) d'argile calcinée ou de silice traitée, exigeant des vitesses de pointe de rotor élevées (souvent 40 à 60 tr/min) et des cycles de mélange prolongés de 8 à 14 minutes par lot. Un malaxeur de caoutchouc avec un facteur de remplissage de 0,65 à 0,75 optimise le travail de cisaillement sur ces systèmes rigides et riches en charges.

Composé de PVC pour gaines de câbles flexibles

Bien que le PVC soit un thermoplastique, les composés de gaine de câble en PVC flexible contenant 40 à 80 pce de plastifiant (généralement DINP ou DIDP) se comportent rhéologiquement comme du caoutchouc lors du mélange et bénéficient énormément du traitement interne du mélangeur. Le pétrin en caoutchouc gélifie la résine PVC avec le plastifiant rapidement et uniformément, absorbant les stabilisants, les charges et les pigments en un seul passage. Cela produit un composé homogène avec une dureté Shore A constante (généralement de 60 à 80), ce qui est essentiel pour les câbles qui doivent réussir les tests de flexion à froid à −15 °C ou moins.

Composés de caoutchouc de silicone pour câbles haute température

Les câbles en caoutchouc de silicone conçus pour un fonctionnement continu entre 150 °C et 200 °C sont destinés aux applications de chauffage automobile, aérospatiale et industrielle. La gomme polydiméthylsiloxane composée de silice fumée (généralement 25 à 45 phr) et d'agents de couplage au silane exige l'action de mélange douce mais approfondie d'un malaxeur de caoutchouc. Le surmélange du silicone brise les chaînes du polymère et réduit de manière irréversible la viscosité du composé. Les malaxeurs utilisés pour le silicone sont donc programmés avec des temps de cycle strictement contrôlés et des vitesses de rotor inférieures de 15 à 30 tr/min.

Composés ignifuges (FR) et sans halogène à faible émission de fumée (LSZH)

Les composés de câbles LSZH, obligatoires dans les installations ferroviaires, de métro, de construction navale et de bâtiments publics selon des normes telles que EN 50399 et CEI 60332-3, contiennent 150 à 250 phr de retardateurs de flamme minéraux tels que le trihydrate d'aluminium (ATH) ou l'hydroxyde de magnésium (MDH). Ces charges ultra-élevées repoussent les limites de tout équipement de mélange. Le malaxeur de caoutchouc est effectivement le seul mélangeur discontinu capable d'incorporer ces niveaux de charge dans une matrice élastomère EVA, EBA ou polyoléfine tout en maintenant une rhéologie de composé acceptable. Les conceptions de rotor avec une géométrie tangentielle ou engrenée sont sélectionnées spécifiquement pour cette application, avec des temps de cycle de 10 à 18 minutes et des températures de lot soigneusement maintenues en dessous de 170°C pour éviter la déshydratation de l'ATH.

Comment la machine à pétrir le caoutchouc gère les formulations de câbles à haute teneur en charges

Le plus grand défi technique dans le traitement des composés de câbles consiste à incorporer de grands volumes de charges solides (noir de carbone pour les couches semi-conductrices, ATH/MDH pour l'ignifugation, argile pour l'isolation EPR) sans créer d'agglomérats mal dispersés ni dégrader la matrice polymère. Le pétrin à caoutchouc résout ce problème grâce à trois mécanismes séquentiels :

1. Mélange distributif : Les rotors contrarotatifs divisent et recombinent le matériau de manière répétée, répartissant les particules de charge dans tout le volume du polymère. Cela se produit principalement dans les 2 à 4 premières minutes du cycle de mélange, lorsque le filler est encore aggloméré.
2. Mélange dispersif : À mesure que la vitesse du rotor augmente ou que la pression du piston fait tomber le matériau dans l'espace du rotor, des contraintes de cisaillement dépassant la résistance de cohésion des agglomérats de charge les brisent. Il s’agit de la phase critique pour obtenir une dispersion de qualité diélectrique dans les composés isolants.
3. Mouillage et chimie de surface : Un mélange continu entraîne les chaînes de polymères sur les surfaces de charge fraîchement exposées, stabilisant ainsi la dispersion et empêchant la réagglomération lors du traitement ultérieur. Les agents de couplage ajoutés lors du mélange lient chimiquement la charge au polymère, améliorant ainsi les performances mécaniques et électriques du composé de manière permanente.

Pour un composé LSZH typique contenant 200 pce de MDH dans une matrice EBA, le malaxeur de caoutchouc doit fournir une énergie de mélange spécifique de 0,10 à 0,18 kWh/kg pour atteindre la dispersion cible. Les systèmes de contrôle des pétrins modernes suivent l'apport d'énergie en temps réel et l'utilisent comme critère principal de résultat, bien plus fiable que le temps seul.

Contrôle de la température dans les opérations de pétrissage du caoutchouc pour les composés de câbles

La température est le paramètre qui provoque le plus souvent une défaillance du composé de câbles. Trop bas et les charges ne se dispersent pas ; trop élevé et la brûlure, la dégradation du polymère ou la déshydratation de la charge détruisent le lot. Le système de gestion de la température du pétrin à caoutchouc doit gérer à la fois la chaleur générée par le travail mécanique et la chaleur qui doit être évacuée pour protéger les ingrédients sensibles.

Les malaxeurs de caoutchouc modernes atteignent ces fenêtres de température étroites grâce à un contrôle de température multizone : les parois de la chambre de mélange, les arbres du rotor et le vérin sont contrôlés indépendamment en température à l'aide de circulation d'eau ou d'huile. Des thermocouples infrarouges ou à contact positionnés en plusieurs points de la chambre fournissent au PLC des données en temps réel pour ajuster automatiquement le débit de refroidissement ou la vitesse du rotor.

Sélection de la géométrie du rotor pour le mélange de composés de câbles

Le rotor est le cœur de toute machine à pétrir le caoutchouc, et le choix de la géométrie du rotor affecte profondément la qualité du composé dans les applications de câbles. Trois familles de rotors primaires sont utilisées :

Rotors tangentiels (sans engrènement)

Les rotors tangentiels tournent dans des directions opposées sans que les ailes du rotor ne traversent les volumes balayés les unes des autres. Cette configuration offre un volume libre plus important (facteurs de remplissage jusqu'à 0,80) et gère des composés très rigides et riches en charges sans pics de couple excessifs. Pour les composés LSZH avec 200 pce de charge minérale, les rotors tangentiels sont généralement préférés. Les conceptions tangentielles classiques à 2 et 4 ailes restent la norme dans les usines de câbles du monde entier, avec des géométries à 4 ailes permettant une incorporation plus rapide des charges en poudre.

Rotors engrenés

Les rotors engrenés traversent la zone les uns des autres, créant un espace entre les rotors beaucoup plus serré et générant des contraintes de cisaillement plus élevées. Cela les rend excellents pour les tâches de mélange dispersif, par exemple pour décomposer les agglomérats de noir de carbone dans les composés de câbles semi-conducteurs, où l'obtention d'une surface lisse et sans vide sur la couche extrudée est essentielle pour les performances des câbles haute tension. Les rotors engrenés ont également tendance à fonctionner plus froid car ils échangent plus efficacement les matériaux entre les rotors, améliorant ainsi le transfert de chaleur. Cependant, ils sont moins adaptés aux formulations LSZH à très haute charge en raison des limitations de couple.

PES (Polyéthylène Silicone) et profils de rotor spécialisés

Pour le traitement des composés de câbles en silicone, des profils de rotor spécialisés à faible cisaillement avec des jeux plus grands empêchent la dégradation mécanique destructrice de la gomme de silicone. Certains fabricants proposent des systèmes de rotor modulaires permettant de reconfigurer un seul pétrin de caoutchouc entre les types de rotor à mesure que la gamme de produits change – un avantage opérationnel significatif dans les usines de câbles produisant plusieurs familles de composés sur le même équipement.

Conception du cycle de mélange et paramètres de processus pour les composés de câbles

Le cycle de mélange d’un composé de câble dans un malaxeur de caoutchouc n’est pas une simple opération « ajouter le tout et mélanger ». La séquence et le moment de l’ajout des ingrédients déterminent directement la qualité de la dispersion et la sécurité du grillage. Un cycle bien conçu pour un composé isolant EPR moyenne tension suit généralement cette structure :

1. Étape 1 – Mastication du polymère (0 à 2 min) : Les balles EPR ou EPDM sont chargées et le vérin est abaissé. Les rotors fonctionnent à 30-40 tr/min pour ramollir et décomposer le polymère, réduisant ainsi la viscosité initiale et préparant la matrice à accepter les charges. La température du lot atteint généralement 80 à 100°C.
2. Étape 2 – Incorporation de la charge (2 à 7 min) : L'argile calcinée, la silice et le noir de carbone (pour les qualités semi-conductrices) sont ajoutés progressivement ou en une seule fois en fonction du volume de charge. La pression dynamique est augmentée à 3 à 5 bars pour forcer la charge à pénétrer dans le polymère ramolli. La vitesse du rotor peut augmenter jusqu'à 50 à 60 tr/min pendant cette phase. La température monte jusqu'à 120-140°C à cause du frottement.
3. Étape 3 – Ajout d’huile et de plastifiant (7 à 9 min) : Les huiles paraffiniques ou naphténiques et les plastifiants sont injectés via des systèmes de dosage de liquides. Cela réduit la viscosité du composé et répartit les additifs dans toute la matrice charge-polymère.
4. Étape 4 – Balayage de refroidissement (9 à 11 min) : La vitesse du rotor est réduite, le débit d'eau de refroidissement est maximisé et la température du lot est ramenée en dessous de 110°C avant l'ajout des agents de durcissement.
5. Étape 5 – Ajout curatif et homogénéisation finale (11-14 min) : Des systèmes de durcissement au soufre ou au peroxyde, des accélérateurs et des antioxydants sont ajoutés et mélangés. Le point final est déterminé par l'apport d'énergie spécifique atteignant la valeur cible, généralement 0,12 à 0,16 kWh/kg pour ce type de composé. Le lot est ensuite déversé vers le broyeur de déchargement ou le convoyeur situé en dessous.

Cette approche par étapes évite le grillage, garantit une distribution uniforme de chaque ingrédient et produit un composé avec une viscosité Mooney (ML 1,4 à 100°C) de manière constante dans les ±3 unités Mooney de spécification, un niveau de cohérence d'un lot à l'autre que le mélange en broyeur ouvert ne peut pas atteindre.

Paramètres de contrôle qualité mesurés après le traitement du malaxeur de caoutchouc

Chaque lot sortant du malaxeur de caoutchouc doit être validé avant de passer à l'extrusion. Le contrôle qualité des composés de câbles implique des tests rhéologiques et électriques.

• Viscosité Mooney (ASTM D1646) : Mesure le comportement du flux composé. Une viscosité hors spécifications provoque une instabilité dimensionnelle lors de l’extrusion. Fenêtre de spécification typique : ±5 unités Mooney autour de la valeur cible.
• Temps de grillage (Ts2, ASTM D2084) : Confirme qu'aucune vulcanisation prématurée ne s'est produite lors du mélange au malaxeur. Pour les composés EPR, Ts2 doit généralement dépasser 8 minutes à 135°C pour permettre un traitement d'extrusion en toute sécurité.
• Résistivité volumique (CEI 60093) : Pour les composés isolants, la résistivité volumique doit dépasser 10¹³ Ω·cm à température ambiante. Pour les composés semi-conducteurs, elle doit être comprise entre 1 et 500 Ω·cm. La qualité de la dispersion provenant du malaxeur est la variable dominante contrôlant cette valeur.
• Dispersion du noir de carbone (ASTM D2663) : La microscopie optique ou la microscopie électronique à balayage d'échantillons microtomisés évalue la dispersion sur une échelle de 1 à 5. Un niveau 4 ou supérieur (moins de 5 % d'agglomérats non dispersés supérieurs à 10 μm) est généralement requis pour l'isolation des câbles moyenne tension.
• Densité et contenu de remplissage : Confirme que la charge a été entièrement incorporée lors du mélange au pétrin. Un écart important de densité par rapport aux spécifications indique un mélange incomplet ou une erreur de chargement des ingrédients.
• Résistance à la traction et allongement à la rupture (CEI 60811-1) : Mesuré sur des plaques de test durcies. Des valeurs de traction sous-dimensionnées indiquent une mauvaise interaction polymère-charge résultant d'une dispersion inadéquate du malaxeur.

Capacité de la machine à pétrir le caoutchouc et sélection de l'échelle pour les usines de câbles

Les malaxeurs de caoutchouc pour le traitement des composés de câbles sont disponibles dans une large gamme de capacités, depuis les unités de laboratoire de 0,5 litre jusqu'aux machines de production de 650 litres ou plus. La sélection de la bonne taille de machine nécessite d’équilibrer la taille du lot, le temps de cycle, le taux de consommation de la ligne d’extrusion en aval et la stratégie de gestion des stocks.

Une usine de câbles utilisant deux extrudeuses de 90 mm pour câbles EPR moyenne tension à une production combinée de 600 kg/heure nécessitera environ 10 lots par heure d'un malaxeur de 75 litres produisant des lots de 60 kg par cycle de 6 minutes, ou 3 lots par heure d'un malaxeur de 200 litres produisant des lots de 130 kg par cycle de 10 minutes. Le plus grand pétrin gagne généralement en efficacité énergétique par kilogramme mélangé, mais l'unité plus petite offre un changement de recette plus rapide pour les installations avec une grande variété de produits.

Automatisation et contrôle des processus dans les systèmes modernes de pétrissage du caoutchouc

Le pétrin à caoutchouc d’aujourd’hui est très éloigné des mélangeurs par lots à commande manuelle d’il y a vingt ans. Les lignes de malaxage entièrement automatisées pour la production de composés de câbles intègrent plusieurs niveaux de contrôle et de gestion des données qui améliorent directement la cohérence des composés et réduisent les déchets.

Systèmes de dosage gravimétrique d'ingrédients

Des trémies de pesée automatisées et des pompes doseuses de liquide alimentent le pétrin en caoutchouc avec chaque ingrédient à ± 0,1 % du poids cible. Cela élimine la plus grande source de variation d’un lot à l’autre dans les opérations de mélange manuel. Pour les composés de câbles où la charge de noir de carbone doit être maintenue à ±0,5 phr pour maintenir une résistivité volumique constante dans la couche semi-conductrice, cette précision n'est pas facultative : elle est essentielle.

Contrôle du point final de mélange basé sur l'énergie

Plutôt que d'exécuter chaque lot pendant une durée fixe, les systèmes de contrôle de pétrins modernes calculent l'énergie spécifique cumulée (kWh/kg) en temps réel et vident le lot lorsque l'énergie cible est atteinte, que cela prenne 10 minutes ou 14 minutes un jour donné. Cette approche compense automatiquement la température ambiante, les variations de viscosité des matières premières et l'usure du rotor, offrant ainsi une dispersion plus cohérente qu'un contrôle temporel seul. Des études en milieu industriel ont montré que le contrôle du point final d'énergie réduit la propagation de la viscosité Mooney de 30 à 50 % par rapport aux cycles de mélange à temps fixe.

Gestion et traçabilité des recettes

Les systèmes SCADA ou MES intégrés stockent des centaines de recettes de composés et enregistrent tous les paramètres du processus (profils de température, vitesse du rotor, apport d'énergie, température de décharge, poids du lot) pour chaque lot produit. Cette traçabilité des lots est obligatoire pour les fabricants de câbles fournissant des câbles d'alimentation de qualité industrielle, où les laboratoires d'essais exigent une documentation complète des processus ainsi que des rapports d'essais de câbles finis.

Intégration de l'extraction de poussières et de fumées

Le noir de carbone, le MDH, l'ATH et la poussière de silice présentent de graves risques pour la santé au travail et des explosions. Les installations de malaxeurs en caoutchouc pour le traitement des composés de câbles intègrent une extraction sous vide à vérin, une collecte de poussière au niveau de la trémie et des systèmes de ventilation de chambre pour maintenir la qualité de l'air sur le lieu de travail dans les limites d'exposition autorisées. Il s'agit d'un domaine dans lequel la nature fermée du malaxeur offre déjà un avantage par rapport au mélange avec un broyeur ouvert du point de vue du confinement de la poussière.

Problèmes de traitement courants dans le mélange de câbles et comment les résoudre

Même avec un équipement bien entretenu et des commandes automatisées, le traitement des composés de câbles par malaxeur de caoutchouc rencontre des problèmes récurrents. Comprendre les causes profondes permet aux ingénieurs de procédés de les résoudre systématiquement.

Brûler pendant le mélange

La vulcanisation prématurée à l'intérieur du malaxeur est le défaut de mélange le plus coûteux : un lot entier de composé doit être mis au rebut et la chambre nettoyée, ce qui entraîne une perte de matière et de temps de production. Le roussissement résulte le plus souvent d'un ajout retardé du curatif (curatifs ajoutés alors que le composé est trop chaud), d'une défaillance du système de refroidissement ou d'une vitesse de rotor excessive pendant la phase d'incorporation du curatif. Prévention : appliquez un contrôle strict des portes de température (température de vidage du mélange maître inférieure à 100 °C avant l'ajout curatif), vérifiez la température et le débit de l'eau de refroidissement au début du quart de travail et auditez l'étalonnage du capteur de température du malaxeur de caoutchouc tous les trimestres.

Mauvaise dispersion du noir de carbone dans les composés semi-conducteurs

Les couches de câbles semi-conducteurs doivent contenir du noir de carbone lisse et bien dispersé pour empêcher la concentration de contraintes électriques au niveau de l'écran conducteur ou de l'interface de l'écran isolant, ce qui provoque une défaillance prématurée du câble sous haute tension. Une mauvaise dispersion dans le malaxeur résulte d'un apport d'énergie insuffisant, d'un facteur de remplissage incorrect ou de l'utilisation d'un noir de carbone à structure trop élevée (forte absorption de DBP). Les solutions incluent l'augmentation de l'apport d'énergie spécifique, la vérification du facteur de remplissage entre 0,65 et 0,75 et l'évaluation d'une qualité de noir de carbone à structure inférieure si la dispersion reste inadéquate.

Viscosité du lot incohérente

Une variation de viscosité Mooney d'un lot à l'autre supérieure à ± 5 unités provoque une instabilité de l'extrusion : variation dimensionnelle de l'isolation du câble, défauts de surface en peau de requin ou variations de pression de filière. Les causes profondes incluent la variation de la viscosité des matières premières (les indices Mooney du caoutchouc naturel et de l'EPDM varient selon les lots de balles), l'absorption incomplète de l'huile ou l'usure du rotor augmentant le dégagement efficace au fil du temps. Réglez le problème en resserrant les limites d'inspection des matières premières entrantes, en vérifiant l'étalonnage de la pompe doseuse d'huile et en planifiant la mesure de l'usure du rotor du malaxeur en caoutchouc toutes les 3 000 heures de fonctionnement.

Agglomérats de remplissage survivant au mélange dans les composés LSZH

Avec une charge minérale à 200 pce, les particules d'ATH ou de MDH peuvent former des agglomérats cohésifs qui résistent à la dispersion, notamment si la charge a absorbé de l'humidité. Le pré-séchage de l'ATH ou du MDH à 80 °C pendant 4 à 8 heures avant le chargement du malaxeur réduit la formation d'agglomérats et peut améliorer la résistivité volumique du composé LSZH fini d'un ordre de grandeur. Alternativement, l'augmentation de la pression dynamique pendant l'incorporation de la charge (de 3 bars à 5 à 6 bars) augmente la contrainte de cisaillement en compression sur les agglomérats et accélère la dispersion.

Efficacité énergétique et considérations environnementales dans les opérations de pétrisseur de caoutchouc

Les malaxeurs de caoutchouc sont des équipements énergivores. Un malaxeur de 250 litres équipé d'un moteur d'entraînement principal de 500 kW peut consommer de 0,12 à 0,20 kWh d'énergie électrique par kilogramme de composé produit, en fonction de la viscosité du composé et du temps de cycle. Pour une installation de câbles produisant 5 000 tonnes par an, cela se traduit par 600 000 à 1 000 000 kWh par an, soit un coût d'électricité et une empreinte carbone importants.

Plusieurs stratégies réduisent la consommation d'énergie du malaxeur sans compromettre la qualité du composé :

• Moteurs à entraînement à vitesse variable (VSD) : Remplacez les entraînements principaux à vitesse fixe par des systèmes VSD permettant à la vitesse du rotor de suivre avec précision la courbe du processus. Les mises à niveau VSD réduisent généralement la consommation électrique du pétrin de 15 à 25 %.
• Facteur de remplissage optimisé : Un facteur de remplissage inférieur à 0,60 gaspille de l'énergie car le matériau glisse autour des rotors sans générer de cisaillement productif. L'optimisation du poids du lot dans la plage de 0,70 à 0,75 réduit l'énergie par kilogramme mélangé de 10 à 15 %.
• Récupération de chaleur de l'eau de refroidissement : L'eau de refroidissement quittant la chambre du malaxeur à une température de 40 à 60 °C transporte une énergie thermique importante qui peut être récupérée via des échangeurs de chaleur pour préchauffer les zones de stockage des ingrédients ou pour chauffer les locaux pendant les mois d'hiver.
• Élimination du remoulage inutile du mélange maître : Certains procédés de fabrication de câbles comprennent une étape distincte de rebroyage à ciel ouvert après le malaxeur. L'ingénierie des cycles de mélange pour éliminer cette étape, en atteignant la dispersion cible uniquement dans le pétrin, élimine à la fois la consommation d'énergie et les coûts de main d'œuvre.

Du point de vue des émissions, les composés de câbles contenant des retardateurs de flamme halogènes libèrent des fumées lors du mélange à haute température. Le traitement des composés LSZH ne présente pas ce problème, et la croissance des câbles LSZH dans les projets d'infrastructure à travers le monde réduit progressivement les volumes de composés halogénés traités par les équipements de malaxage du caoutchouc à l'échelle mondiale.

Exigences de maintenance pour les machines à pétrir le caoutchouc dans le service de composés de câbles

Le traitement des composés de câbles est particulièrement exigeant sur les composants mécaniques des malaxeurs de caoutchouc en raison de la nature abrasive des charges minérales, des pressions de remplissage élevées requises et des programmes de fonctionnement continus typiques de la fabrication de câbles. Un programme de maintenance structuré est essentiel pour éviter les temps d’arrêt imprévus.

• Mesure du jeu en pointe du rotor : Toutes les 1 000 à 1 500 heures de fonctionnement, ou chaque fois que la qualité de la dispersion commence à décliner, mesurez l'espace entre les pointes du rotor et la paroi de la chambre. Un nouveau jeu typique est de 1 à 3 mm ; un jeu supérieur à 6 à 8 mm indique une usure du rotor nécessitant une reconstruction ou un remplacement. Les rotors usés réduisent l’intensité du cisaillement et dégradent la qualité de la dispersion de manière prévisible.
• Inspection du joint du vérin : Les joints à piston empêchent le composé de s'échapper de la chambre de mélange sous la pression du piston. La défaillance du joint entraîne une contamination complexe du système hydraulique et des risques potentiels pour la sécurité. Inspecter les joints toutes les 500 heures ; remplacez-les selon un programme temporel toutes les 2 000 à 3 000 heures, quel que soit leur état apparent.
• Nettoyage du circuit de refroidissement : Le tartre minéral et l'encrassement biologique dans les circuits d'eau de refroidissement réduisent l'efficacité du transfert de chaleur, provoquant une dérive vers le haut des températures des lots. Rincer et détartrer les circuits de refroidissement tous les 6 mois et traiter l'eau de refroidissement en continu avec un biocide et un inhibiteur de tartre.
• Joint de porte de déchargement et mécanisme de verrouillage : La porte abattante au bas de la chambre de mélange doit être complètement étanche pendant le mélange pour maintenir la pression du piston et empêcher les fuites de composé. Inspectez les goupilles de verrouillage et les joints toutes les 200 heures en service LSZH à haute charge.
• Analyse de l'huile de boîte de vitesses : Envoyez des échantillons d’huile lubrifiante de boîte de vitesses pour analyse en laboratoire toutes les 1 000 heures. Un nombre élevé de particules de fer ou de cuivre indique une usure des roulements ou des engrenages et permet d'intervenir avant une panne catastrophique de la boîte de vitesses, ce qui peut mettre un gros malaxeur hors service pendant 4 à 8 semaines le temps de l'approvisionnement en pièces.

Les usines de composés de câbles budgétisent généralement 3 à 5 % du prix d'achat du malaxeur de caoutchouc par an pour la maintenance planifiée. , la majorité de ce coût étant attribuable à la remise à neuf du rotor (surfaces d'usure à revêtement dur avec du carbure de tungstène ou des revêtements similaires) et au remplacement des joints.

Comparaison du malaxeur de caoutchouc avec des technologies alternatives de mélange pour les composés de câbles

Les fabricants de composés de câbles évaluent occasionnellement des alternatives au pétrin à caoutchouc. Comprendre où les alternatives réussissent et où elles échouent explique pourquoi le pétrin reste dominant dans cette application.

La conclusion pratique de cette comparaison : dans la fabrication de composés de câbles, le malaxeur de caoutchouc est combiné avec un laminoir ouvert en aval dans 80 à 90 % des scénarios de production. Le pétrin offre une dispersion supérieure ; le broyeur ouvert fournit la forme de feuille requise par les systèmes d'alimentation des extrudeuses. Ce sont des technologies complémentaires et non concurrentes.

Tendances façonnant l’utilisation des pétrins en caoutchouc dans le traitement des composés de câbles

Plusieurs tendances au niveau de l'industrie influencent la manière dont les fabricants de câbles spécifient, exploitent et optimisent les équipements de pétrissage du caoutchouc, aujourd'hui et dans un avenir proche.

Croissance de la demande de câbles LSZH

Les réglementations du bâtiment et de la construction en Europe, au Moyen-Orient et en Asie-Pacifique imposent progressivement les câbles LSZH dans les infrastructures publiques. Le marché mondial des câbles LSZH connaît une croissance annuelle de 7 à 10 % dans certaines régions. Pour les fabricants de malaxeurs de caoutchouc, cela signifie une demande croissante de machines à couple élevé capables de traiter des composés de charges minérales de 200 pce, une application techniquement exigeante qui privilégie les équipements haut de gamme et spécialement conçus par rapport aux alternatives à faible coût.

Composés de câbles pour véhicules électriques

Les câbles de recharge pour véhicules électriques et les câbles de faisceaux de véhicules haute tension nécessitent des composés combinant une grande flexibilité (pour les flexions répétées), une résistance à la chaleur (125 °C ou plus) et une résistance chimique aux fluides automobiles. Le caoutchouc de silicone et les composés de polyoléfines réticulées traités sur des malaxeurs de caoutchouc servent ce marché. À mesure que la production de véhicules électriques se développe à l’échelle mondiale, la demande composée pour ces câbles spécialisés augmente rapidement, mettant en service des capacités de malaxage supplémentaires.

Optimisation des processus numériques et mixage assisté par l'IA

Certaines installations de fabrication de câbles tournées vers l'avenir mettent en œuvre des modèles d'apprentissage automatique qui prédisent la viscosité Mooney des lots en temps réel à partir des données de couple et de température du malaxeur, permettant au système de contrôle d'ajuster la vitesse du rotor ou de prolonger le cycle de mélange avant le déversement, plutôt que de découvrir une viscosité hors spécifications lors des tests post-lot. Les premiers utilisateurs de ces systèmes signalent des améliorations du rendement au premier passage de 2 à 4 points de pourcentage et des réductions du taux de rebut composé de 30 à 40 %.

Pression de durabilité sur la formulation des composés

La pression croissante pour éliminer les substances réglementées (certains plastifiants, stabilisants à base de plomb dans le PVC, retardateurs de flamme halogénés) pousse à la reformulation des composés pour câbles. Les nouvelles formulations se comportent souvent différemment dans le malaxeur de caoutchouc que les composés qu'elles remplacent : viscosité à l'état fondu plus élevée, différentes interactions charge-polymère, cycles de mélange plus longs. Les développeurs de composés de câbles doivent revalider les cycles de mélange des malaxeurs chaque fois que les formulations changent, ce qui alourdit la charge de travail d'ingénierie des procédés mais crée également des opportunités d'optimiser simultanément la consommation d'énergie et le temps de cycle des lots.
