Comment j'ai réparé notre pétrin cassé (et ce que j'ai appris)

La réponse courte : un cassé Pétrin Est réparable – si vous savez où chercher

Lorsque notre pétrin est tombé en panne au milieu d’une fournée, la première réaction a été la panique. Nous avions du matériel dans la chambre, un délai de production et nous ne savions absolument pas si nous envisagions une réparation de 20 minutes ou une attente de pièces de deux semaines. Il s’est avéré que ce n’était ni l’un ni l’autre. La plupart des pannes de pétrins se répartissent en trois catégories : l'usure mécanique, les pannes électriques et les problèmes liés à l'opérateur. - et la majorité peut être résolue sur site sans renvoyer l'unité entière au fabricant.

Cet article explique exactement ce qui s'est passé avec notre machine, comment nous l'avons diagnostiqué, en quoi consiste la réparation et ce que nous avons modifié par la suite pour éviter que cela ne se reproduise. Si votre pétrin est en panne en ce moment, commencez par la section diagnostic. Si vous lisez ceci avant que les problèmes ne surviennent, le tableau de maintenance situé à la fin vaut la peine.

Que s'est-il passé : comment notre pétrin est tombé en panne

Cela a commencé avec du bruit. Environ quarante minutes après le début d'un cycle de mixage standard, le malaxeur a commencé à produire un son de broyage rythmé - pas un bruit catastrophique, juste un son métal sur métal grave et persistant qui n'était pas là la veille. Nous avons arrêté le lot, nettoyé le matériel du mieux que nous pouvions et mis hors tension.

À l’inspection visuelle, rien ne semblait manifestement anormal. Les pales du rotor étaient intactes. Les murs de la chambre ne présentaient aucune fissure visible. La courroie d'entraînement était sous tension normale. Mais lorsque nous avons essayé de redémarrer, le moteur a démarré mais les rotors n'ont pas tourné. La boîte de vitesses était grippée.

Il s’agit en fait de l’un des modes de défaillance les plus courants dans les malaxeurs internes utilisés pour le mélange de caoutchouc et de polymères. La boîte de vitesses d'un pétrin se trouve entre le moteur et les arbres du rotor, réduisant la vitesse et multipliant le couple. Lorsque la lubrification échoue – soit parce que le niveau d’huile a baissé, que l’huile s’est dégradée ou qu’un joint a laissé pénétrer des contaminants – les engrenages commencent à fonctionner métal sur métal. Si vous l'attrapez tôt, vous obtenez un bruit de grincement. Si vous manquez cela, vous obtenez une unité saisie.

Dans notre cas, une garniture mécanique usée avait laissé migrer de fines poussières de caoutchouc dans la boîte de vitesses pendant plusieurs mois. L'huile était contaminée et avait perdu sa viscosité. Nous ne l'avions pas détecté car nos contrôles d'entretien ne portaient pas sur l'état de l'huile, mais uniquement sur le niveau d'huile. Cette distinction est importante, et c'est quelque chose que nous avons modifié immédiatement après la réparation.

Diagnostiquer une panne de pétrin : par où commencer

Si votre pétrin ne fonctionne plus ou se comporte anormalement, résistez à la tentation de le redémarrer à plusieurs reprises. C'est ainsi que des problèmes mineurs deviennent majeurs. Au lieu de cela, établissez un diagnostic structuré avant de toucher à autre chose.

Étape 1 — Caractériser le symptôme

La nature de l’échec en dit long sur la cause. Utilisez ce qui suit comme cadre de départ :

• Le moteur tourne, les rotors ne bougent pas : Il s'agit probablement d'une défaillance de la boîte de vitesses, de l'accouplement ou de la clé/clavette.
• Le moteur ne démarre pas : Vérifiez l'alimentation électrique, le relais de surcharge, le coupe-circuit thermique ou les codes d'erreur VFD.
• Les rotors tournent mais le mélange est mauvais : Pales de rotor usées, jeu incorrect ou problème de contrôle de la température
• Bruit inhabituel pendant le fonctionnement : Usure des roulements, corps étranger dans la chambre ou problème de lubrification
• Surchauffe : Canaux de refroidissement bloqués, capteur de température défectueux ou friction excessive dans la transmission
• Matériau fuyant des joints : Joints d'extrémité ou joints d'extrémité de rotor usés, nécessitant généralement un remplacement programmé

Étape 2 - Vérifiez d'abord le côté électrique

Les défauts électriques sont souvent plus faciles et moins coûteux à réparer que les défauts mécaniques, alors éliminez-les d'abord. Vérifiez la tension d'entrée sur les trois phases : un pétrin fonctionnant sur deux phases surchauffera le moteur et calera sous charge. Inspectez le réglage du relais de surcharge et comparez-le au courant indiqué sur la plaque signalétique du moteur. Recherchez les codes d'erreur sur le variateur de fréquence si la machine en utilise un. Dans de nombreux cas, ce qui ressemble à une panne mécanique est en réalité un dispositif de protection déclenché qui se réinitialise d’une simple pression sur un bouton.

Étape 3 - Inspectez le groupe motopropulseur

Avec l'alimentation isolée et verrouillée, essayez manuellement de faire tourner les arbres du rotor. Sur la plupart des pétrins, vous pouvez utiliser une barre tournante ou une douille sur l’extrémité de l’arbre du rotor. Si les arbres ne bougent pas, le problème vient de la boîte de vitesses ou les rotors eux-mêmes sont grippés, probablement à cause d'un matériau durci à l'intérieur de la chambre. Si les arbres tournent librement mais que le moteur ne les entraîne pas, le problème vient de l'accouplement entre le moteur et la boîte de vitesses.

Étape 4 — Vérifiez la lubrification

Prélevez un échantillon d’huile de boîte de vitesses. Il doit être relativement clair ou de couleur ambre selon le type de lubrifiant. Si l'huile est noire, laiteuse ou contient des particules visibles, la contamination est le problème. - pas seulement un niveau bas. L’huile laiteuse signifie une pénétration d’eau. Une huile noire contenant des particules métalliques signifie une usure des engrenages. Une huile sombre et visqueuse contenant des particules de caoutchouc signifie une défaillance du joint, ce que nous avons constaté.

La réparation : ce que nous avons réellement fait pour réparer le pétrin

Une fois que nous avons confirmé que le problème provenait de la boîte de vitesses, le processus de réparation s'est décomposé en cinq étapes. L'ensemble du travail a duré environ trois jours, y compris l'approvisionnement en pièces, qui est le plus rapide pour les travaux sur les boîtes de vitesses, principalement parce que nous entretenions une relation raisonnable avec un fournisseur industriel local qui avait le joint d'arbre en stock.

Étape 1 – Vider la chambre

Avant tout travail mécanique, la chambre de mélange devait être vidée. Nous avons eu de la chance : le matériau n’avait pas complètement durci et pouvait encore être retiré manuellement en appliquant de la chaleur sur les parois de la chambre. Dans les cas où le matériau a complètement durci, le retrait peut prendre plus de temps que la réparation proprement dite. C’est l’une des raisons pour lesquelles il est payant d’agir rapidement dès que vous remarquez les premiers symptômes.

Étape 2 - Vidanger et rincer la boîte de vitesses

Nous avons complètement vidangé l'huile contaminée, puis rincé la boîte de vitesses avec un liquide de rinçage léger pour éliminer les boues et particules résiduelles. Cette étape est souvent ignorée lorsque les gens sont pressés de se remettre en marche, et la sauter signifie que vous mettez du pétrole frais dans un environnement contaminé. Les boues dégraderont le nouveau pétrole en quelques semaines.

Étape 3 - Remplacer le joint d'arbre défectueux

Le joint d’étanchéité de l’arbre du rotor usé en était la cause profonde. Ces joints se trouvent entre la chambre de malaxage et le carter de la boîte de vitesses, empêchant le matériau de processus de migrer dans le système lubrifiant. Sur notre machine, le joint est un joint radial à lèvres avec une surface de roulement en PTFE. L'original était en service depuis environ 4 200 heures — le fabricant recommande une inspection à 3 000 heures et un remplacement à 5 000 heures ou à tout signe d'usure, selon la première éventualité. Nous étions dans l'intervalle sur le papier, mais les conditions opératoires – composé abrasif, température élevée – avaient accéléré l'usure.

Le remplacement du joint sur un pétrin interne n’est pas anodin. L'arbre du rotor doit être partiellement retiré pour accéder au boîtier du joint, ce qui signifie déconnecter l'accouplement et soutenir correctement l'arbre. Nous avons utilisé les propres points de levage de maintenance de la machine et un support d'arbre emprunté à une usine voisine. Tenter cela sans un support d'arbre approprié risque d'endommager le boîtier de roulement.

Étape 4 — Inspecter et remonter

L'arbre étant partiellement sorti, nous en avons profité pour inspecter le roulement du rotor. Il a montré des signes précoces de piqûres sur la bague intérieure – pas encore critiques, mais notés. Nous l'avons enregistré dans le journal de maintenance et l'avons signalé pour remplacement lors du prochain arrêt planifié. Les engrenages eux-mêmes, malgré la contamination par l'huile, ne présentaient aucune rayure au-delà des traces d'usure normales. Cela était en partie dû au fait que nous avions détecté le problème avant que la machine n'ait fonctionné suffisamment longtemps pour endommager les engrenages.

Étape 5 — Remplissage, rodage et vérification

Nous avons rempli la boîte de vitesses avec l'huile pour engrenages spécifiée par le fabricant – ISO VG 220 dans notre cas – jusqu'au repère de niveau correct. Ensuite, nous avons fait fonctionner le pétrin à vide pendant 30 minutes tout en surveillant la température de la boîte de vitesses et en écoutant les bruits anormaux. Température stabilisée à 52°C, ce qui se situe dans la plage normale de fonctionnement. Nous avons ensuite effectué un lot test à 60 % du poids de remplissage normal avant de revenir à la pleine production.

Points de défaillance courants du pétrin et leurs causes

Notre problème de contamination de la boîte de vitesses n’est pas unique. Après avoir discuté avec des ingénieurs de maintenance sur plusieurs autres opérations de composition, un schéma clair de modes de défaillance courants est apparu. Le tableau ci-dessous résume les problèmes les plus fréquemment signalés avec les pétrins internes, leurs causes typiques et ce qu'implique généralement la réparation.

Ce qui ressort de ce tableau, c'est que chaque mode de défaillance répertorié est entièrement ou partiellement évitable . Aucun d’entre eux n’est un acte aléatoire du destin mécanique. Ils ont tous des précurseurs – des signes qui apparaissent avant l’arrêt de la machine – et la plupart d’entre eux peuvent être détectés par un programme de maintenance qui va au-delà de la simple inspection visuelle.

Comprendre le pétrin interne : pourquoi il se décompose comme il le fait

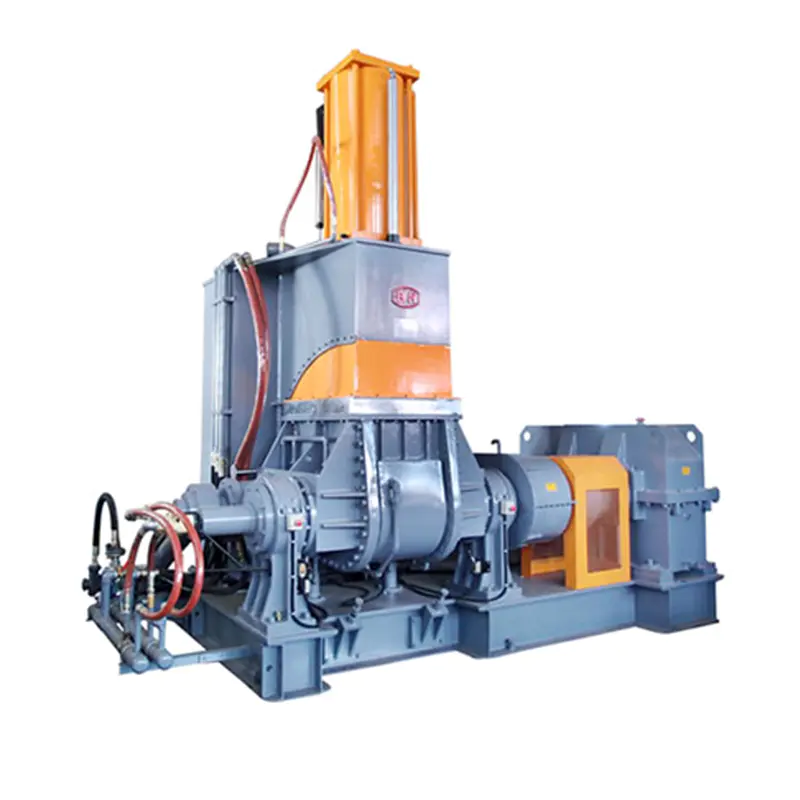

Pour entretenir correctement un pétrin, il est utile de comprendre ce que fait réellement la machine et pourquoi cela met des composants spécifiques sous tension. Un pétrin interne – parfois appelé mélangeur de type Banbury ou simplement pétrin – fonctionne en faisant tourner deux rotors imbriqués à l’intérieur d’une chambre de mélange scellée. Le matériau est chargé via un vérin supérieur, comprimé, cisaillé entre les pales du rotor et les parois de la chambre, et progressivement homogénéisé.

Les forces en jeu sont importantes. Un malaxeur de production mélangeant un composé de caoutchouc chargé de noir de carbone peut fonctionner à couples supérieurs à 50 000 Nm sur les arbres du rotor. Cette charge passe directement par la boîte de vitesses. La boîte de vitesses d'un pétrin n'est pas une unité légère - c'est un engrenage hélicoïdal ou droit industriel lourd avec de grands engrenages cémentés - mais elle a quand même des limites, et ces limites sont définies par la qualité de la lubrification, l'état des roulements et l'intégrité des joints.

L’environnement thermique ajoute une autre couche de stress. Les malaxeurs fonctionnent généralement à des températures de chambre comprises entre 60°C et 180°C selon le composé. Certains processus vont plus haut. La chaleur pénètre dans la structure de la machine, affecte les matériaux des joints et accélère la dégradation du lubrifiant. Une huile de boîte de vitesses conçue pour 5 000 heures à 60 °C peut se dégrader en 2 500 heures si la température ambiante autour de la boîte de vitesses est constamment de 90 °C.

Le système d’étanchéité constitue le pont entre l’environnement de processus contaminé à haute température et le système d’entraînement propre et lubrifié. Quand ça marche, on n'y pense jamais. En cas de panne, la boîte de vitesses suit peu de temps après.

Ce que nous avons changé après la panne

Remettre le pétrin en marche était la première étape. S'assurer qu'il ne se brise plus de la même manière était la deuxième étape. Nous avons apporté quatre changements spécifiques à notre approche de maintenance, dont aucun n’a nécessité un investissement important.

Surveillance de l'état de l'huile au lieu de la surveillance du niveau

Nous avons ajouté une simple vérification de l’état de l’huile à la routine d’entretien hebdomadaire. Il s'agit de prélever un petit échantillon au point de vidange de la boîte de vitesses et d'effectuer un contrôle visuel : couleur, clarté, présence de particules ou de mousse. Cela prend environ cinq minutes. Nous envoyons également un échantillon pour analyse en laboratoire tous les six mois. Le test en laboratoire coûte environ 80 € par échantillon et nous indique la viscosité, le niveau de contamination et l'état d'oxydation. C'est une assurance bon marché contre une reconstruction de boîte de vitesses de 15 000 €.

Intervalle de remplacement des joints réduit pour nos conditions

Nous avions suivi l'intervalle standard de 5 000 heures du fabricant pour le remplacement des joints d'arbre. Après la panne, nous avons discuté avec l'équipe de service du fabricant d'origine et avons appris que pour les composés à forte charge en charges - qui décrivent la plupart de ce que nous utilisons - ils recommandent de réduire ce délai à 3 000 heures. Nous avons mis à jour notre calendrier de maintenance en conséquence. Les sceaux eux-mêmes coûtent environ 120 € chacun. Les remplacer de manière proactive ne représente qu’une fraction du coût d’une panne de boîte de vitesses induite par une contamination.

Tendance de température sur la boîte de vitesses

Nous avons ajouté une vérification par thermomètre infrarouge bon marché aux tournées quotidiennes des opérateurs. La température de surface de la boîte de vitesses est enregistrée chaque matin. Notre température de référence en fonctionnement normal est de 48 à 55°C. Si la température dépasse 65°C sans explication évidente (comme une journée ambiante inhabituellement chaude), cela déclenche une enquête avant que cela ne devienne un échec. Ce type de tendance simple permet de détecter rapidement les problèmes de lubrification : un lubrifiant dégradant perd son efficacité thermique et la boîte de vitesses chauffe plus.

Stock de pièces de rechange pour le pétrin

L’une des choses qui a prolongé notre temps d’arrêt était l’attente de l’arrivée du joint d’arbre. Nous conservons désormais un jeu de joints d'extrémité de rotor, un joint d'arbre par rotor et un élément d'accouplement moteur sur l'étagère. La valeur totale des pièces est inférieure à 500 €. Les pièces occupent un petit espace sur les étagères. Mais les avoir à disposition signifie que si la même panne se produisait demain, nous serions de retour en un jour au lieu de trois.

Calendrier d'entretien préventif d'un pétrin

Basé sur notre expérience et nos conversations avec d'autres opérateurs, le calendrier suivant représente une base pratique pour maintenir un pétrin interne en utilisation de production continue. Ajustez les intervalles en fonction du type de composé, des heures de fonctionnement par jour et des conditions environnementales.

Quand appeler un spécialiste au lieu de le réparer vous-même

Toutes les réparations de pétrins ne relèvent pas de la maintenance en interne. Savoir où se trouve cette ligne peut vous éviter d’aggraver le problème.

Le travail en interne est généralement approprié pour : le remplacement des joints lorsque la procédure est documentée, les vidanges d'huile et la surveillance de l'état, le remplacement des éléments d'accouplement, le diagnostic des défauts électriques et l'inspection de base du rotor avec la chambre ouverte.

L'intervention d'un spécialiste est recommandée pour : le démontage de la boîte de vitesses et l'inspection des engrenages au-delà de l'échantillonnage d'huile, le retrait du rotor et le remplacement des roulements, l'inspection des parois de la chambre pour détecter l'usure ou la fissuration, la mesure et la correction de l'alignement après le remplacement d'un composant majeur, et toute situation dans laquelle le mode de défaillance n'est pas clair après un diagnostic approfondi sur site.

Certains fabricants de pétrins proposent des contrats de service qui incluent des inspections périodiques par des spécialistes. Cela peut valoir le coût pour des machines fonctionnant en trois équipes en production continue, où les temps d'arrêt imprévus sont très coûteux. Pour les machines qui fonctionnent sur une seule équipe avec des fenêtres de maintenance hebdomadaires planifiées, un programme interne solide est généralement suffisant.

Une chose à noter : si votre machine n'est plus sous garantie et que vous devez choisir entre une réparation majeure et un remplacement, obtenez une évaluation appropriée avant de prendre une décision. Un pétrin bien entretenu peut fonctionner de manière fiable pendant 20 à 30 ans. Une machine qui a été négligée et qui a accumulé simultanément des problèmes dans la boîte de vitesses, les roulements et le système de rotor peut coûter plus cher à réparer que ce qu'elle vaut - mais cette évaluation doit être faite par quelqu'un qui a réellement examiné la machine, et non par une estimation à distance.

Leçons tirées de notre panne de pétrin - résumées

Passer par le processus de panne et de réparation n'était pas agréable, mais cela a permis de clarifier ce que nous faisions de mal et ce qui devait changer. S'il existe une version courte de tout ce qui précède, c'est celle-ci :

• Vérifier le niveau d'huile n'est pas la même chose que vérifier l'état de l'huile : les deux sont importants, et l'état compte davantage.
• Les intervalles de remplacement des joints indiqués par le fabricant correspondent à des conditions standard ; les composés agressifs ou les températures élevées justifient des intervalles plus courts
• Les tendances de température détectent les problèmes en développement avant qu'ils ne se transforment en échecs.
• Conserver un petit stock de pièces de rechange critiques réduit considérablement les temps d'arrêt en cas de problème.
• Agir sur les signes avant-coureurs (bruit, augmentation de la température, fuite visuelle) est toujours moins coûteux que d'attendre une panne complète.

Le pétrin fonctionne désormais depuis sept mois depuis la réparation sans autre problème. Les modifications de maintenance que nous avons apportées ne sont ni compliquées ni coûteuses. Ils sont simplement plus approfondis que ce que nous faisions auparavant – et rétrospectivement, c’est dans l’écart entre « minutieux » et « adéquat » que le problème a toujours vécu.
